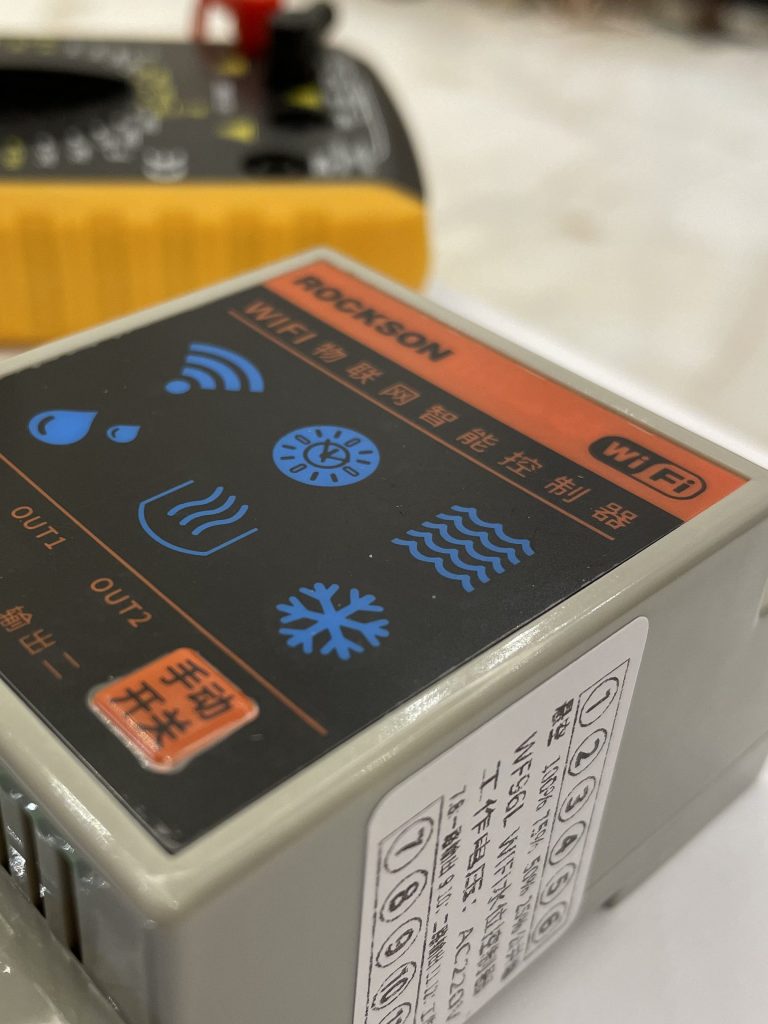

في هذا المقال ساذكر الطريقة الصحيحة لتركيب جهاز مراقبة مستوى الماء في الخزان والذي يعمل بالوايفاي.

وهذا الجهاز ساعدني كثيرا في معرفة مستوى الماء ومراقبتة واستطعت ايضاً معرفة اذا كان هناك استهلاك عالي او منخفض

وساضع لكم رابط المنتج

رابط المنتج

ولنبدء:

– اجزاء الجهاز:

يحتوي المنتج على جزئين اساسيين:

• جهاز المستشعر

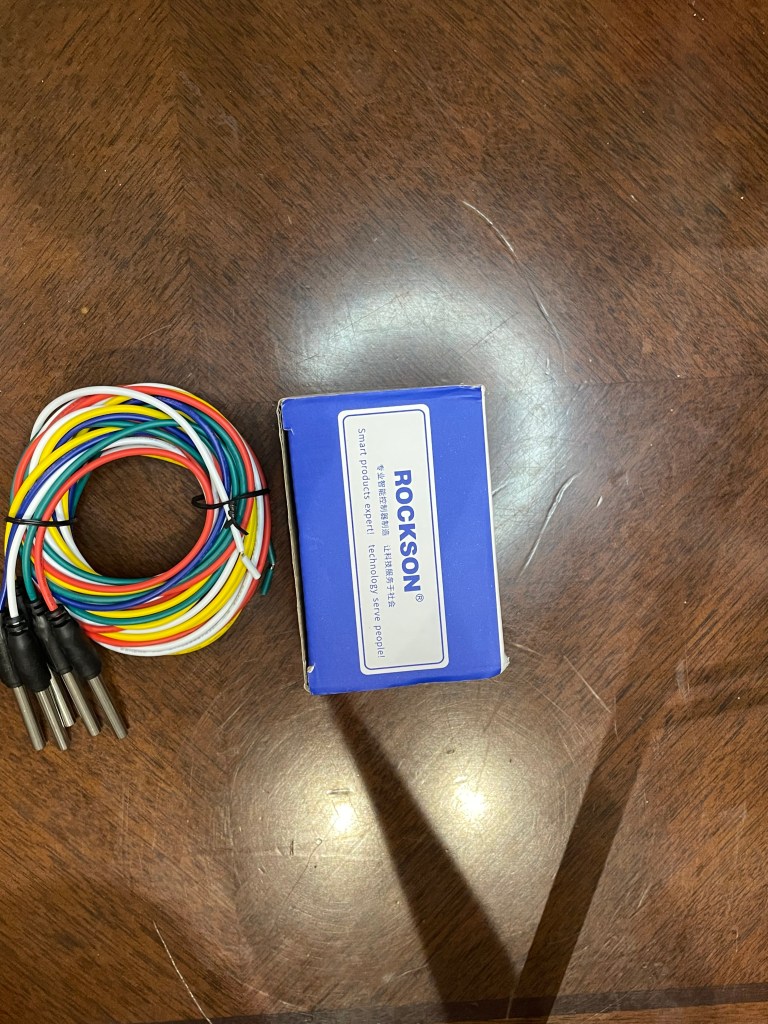

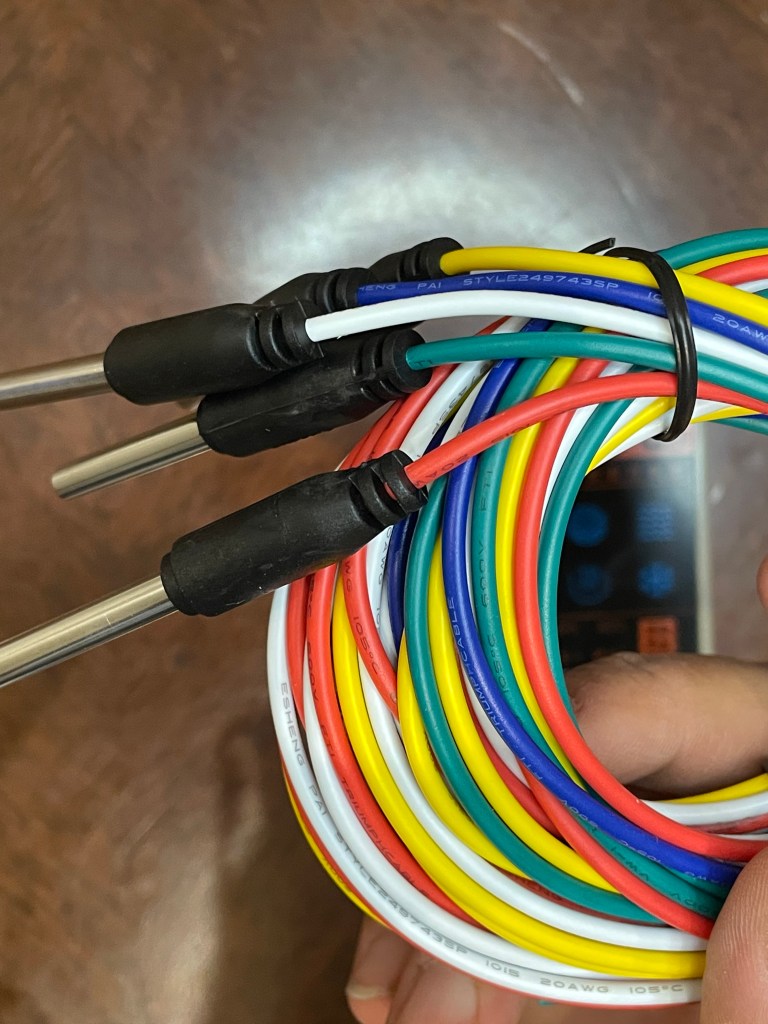

• الحساسات وعددها 5

– تركيب الحساسات في الجهاز:

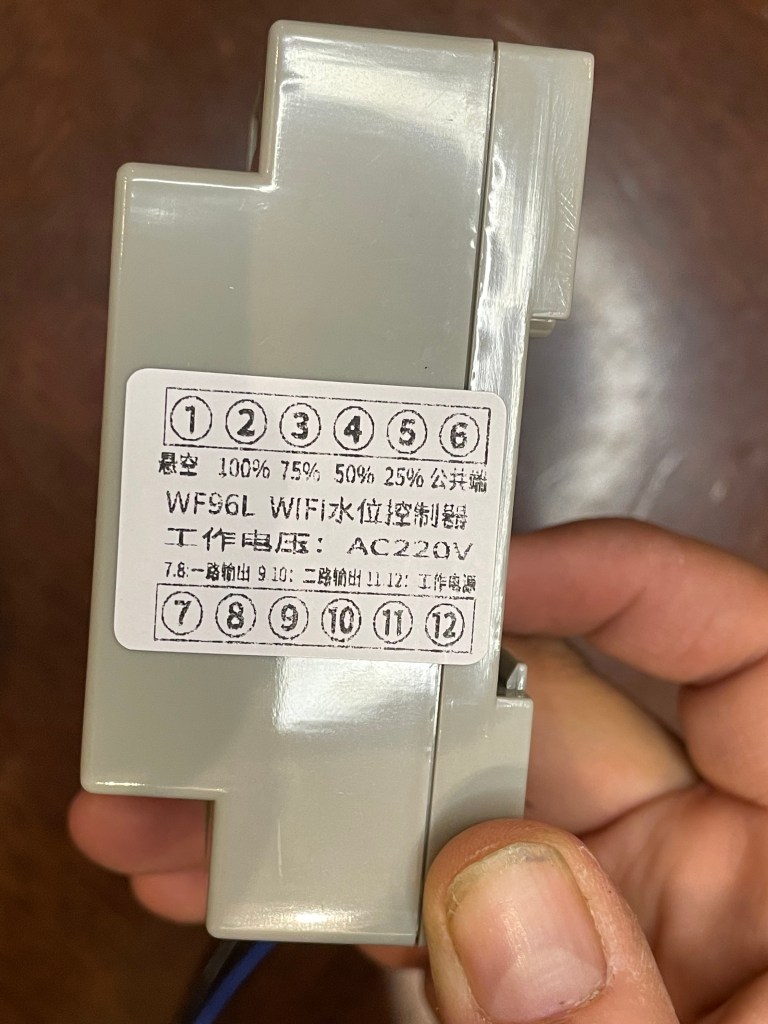

ترقيم نقاط التوصيل في الجهاز

نبدا بتركيب اسلاك الحساسات حسب الترتيب التالي

– تركيب اسلاك الكهرباء:

عند البدء بهذه الخطوة ارجو منك فصل التيار الكهربائي عن سلك التوصيل حتى تتجنب اي التماس غير مقصود.

سنعمل في هذه الخطوة على تقطتين 11-12 الموضحة في الصورة السابقة.

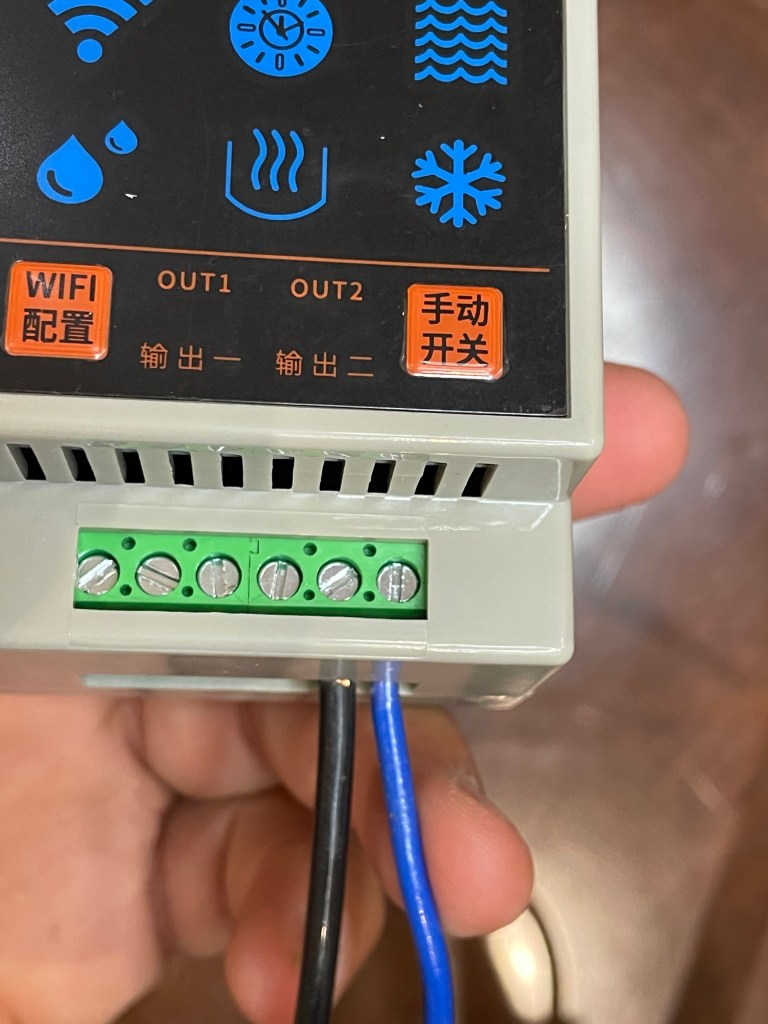

سنقوم بتركيب اسلاك الكهرباء كالتالي:

• النقطة 12 سيتم بها تركيب سلك الكهرباء الحار L
• النقطة 11 سيتم بها تركيب سلك الكهرباء البارد N

مع الشد الجيد على السلك بحيث لا يكون مرتخي ولا ان يكون شد مبالغ فيه.

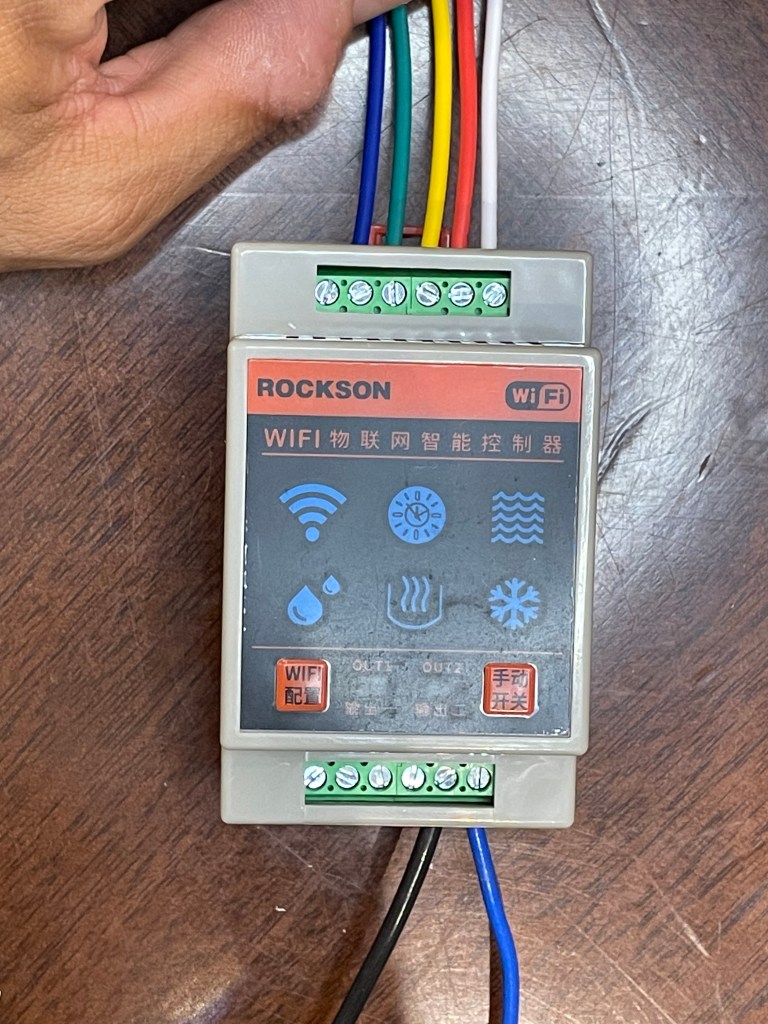

ليصبح لدينا الشكل التالي بعد عملية تركيب وتثبيت الحساسات واسلاك الكهرب

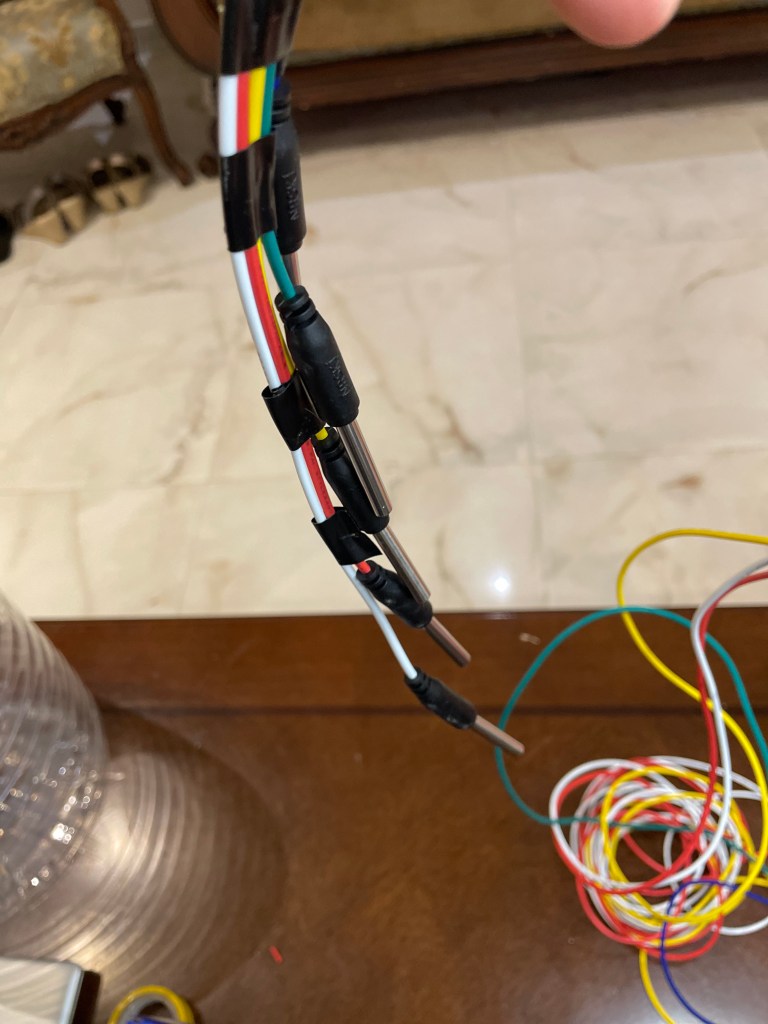

– ترتيب الحساسات:

سيكون ترتيب الحساسات بناء على عمق الخزان. فستكون نقطة الصفر هي ادنى مستوى في الخزان والذي ينقطع الماء عنده.

وستكون القيمة 100% هي المنطقة التي يمتلى الخزان بها الى مستواه الكلي. وستكون باقي القيم مقسمة بالتساوي بين هاتين القيمتين.

– توصيل الكهرباء للمستشعر:

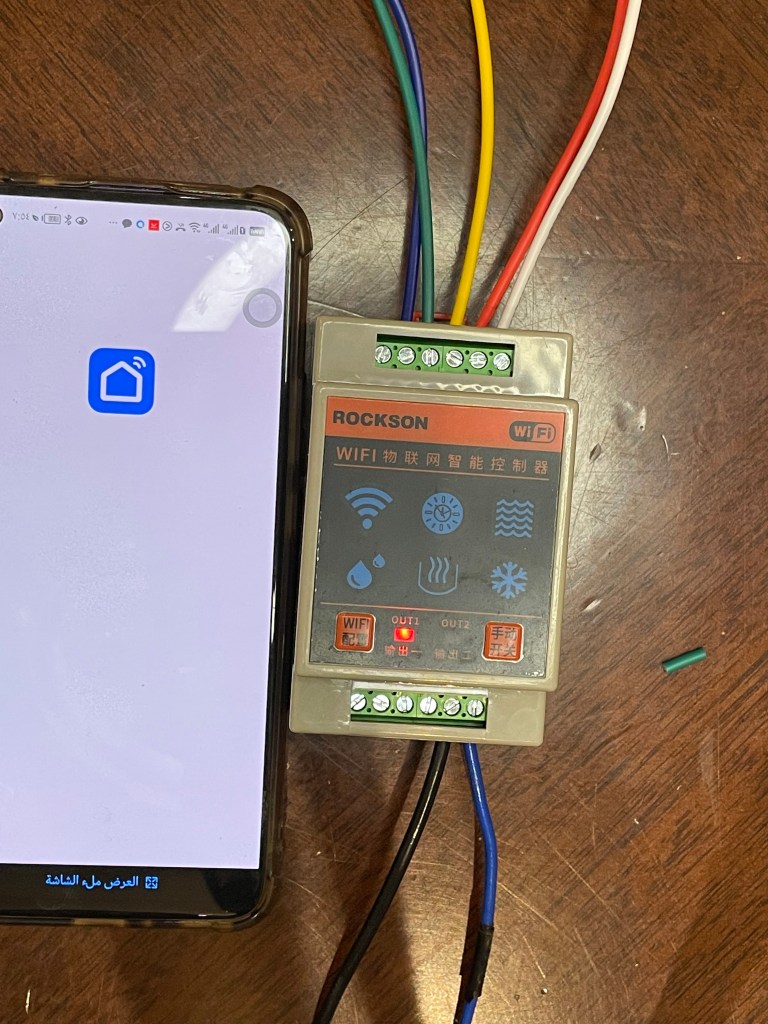

عند توصيل الكهرباء للجهاز ستبدا لمبة “OUT1” بالاضاءة. وهنا اهنئاك لان توصيلك للكهرباء تم بشكل جيد.

وعند عدم اضاءة هذه اللمبة قم بمراجعة التوصيلات مره اخرى.

– ربط المستشعر بالتطبيق:

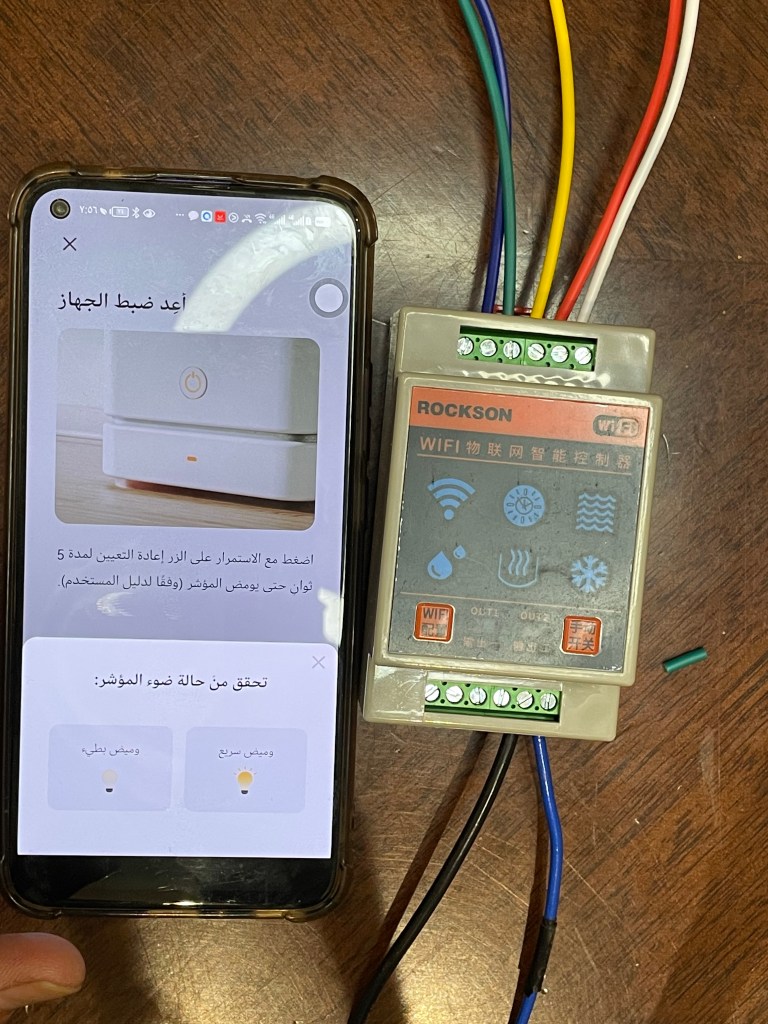

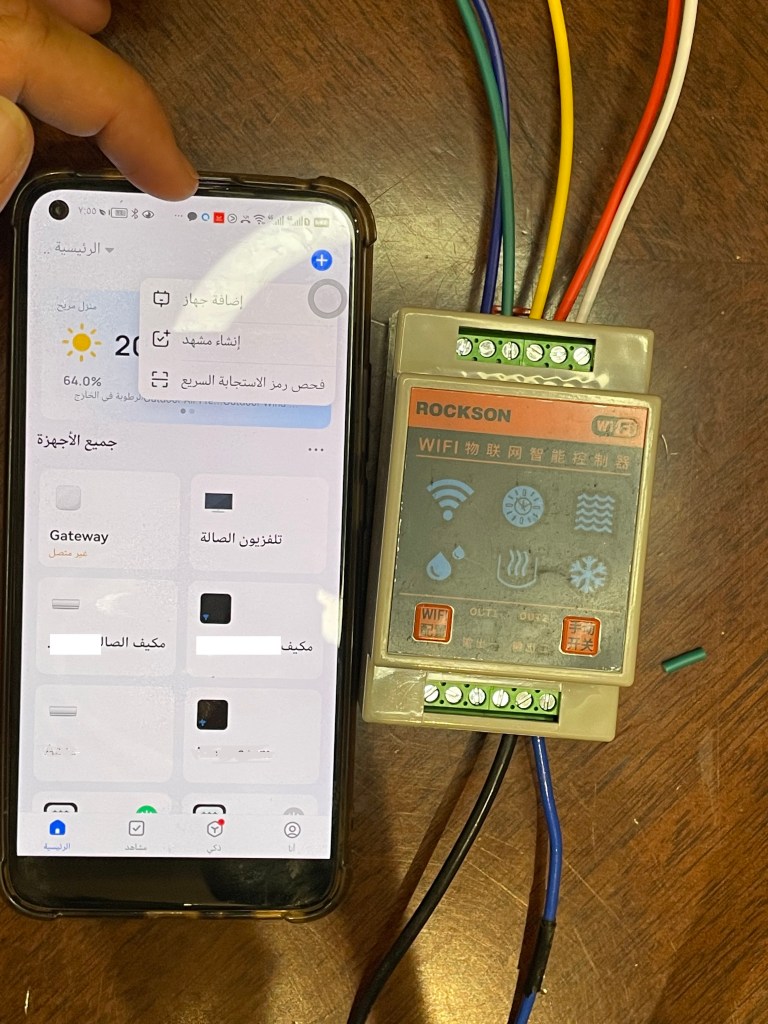

قم بتنزيل تطبيق “Smart Life” الموجود على اجهزة الاندرويد والايفون.

قم باتباع الصور التالية

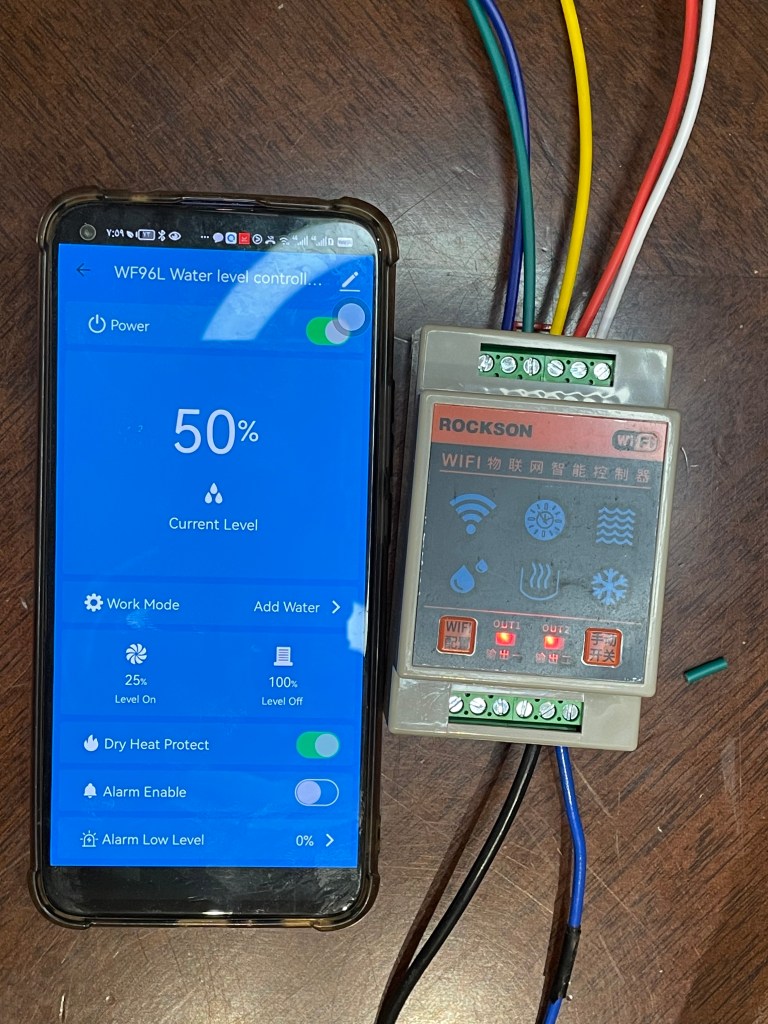

– تجربة الجهاز:

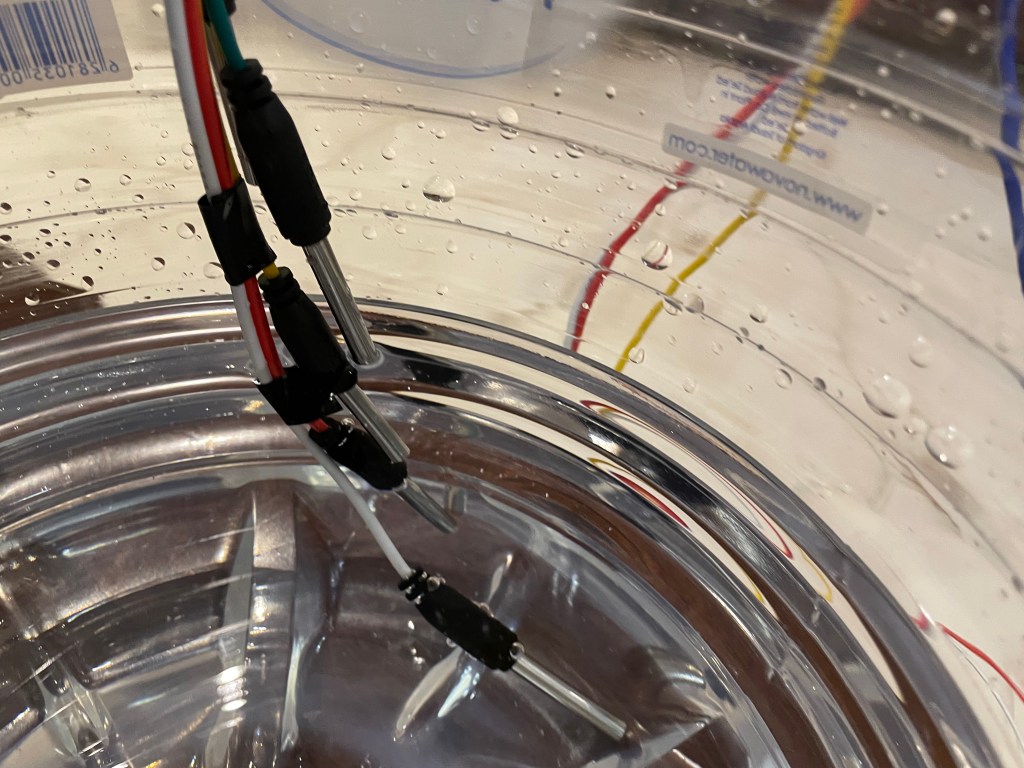

هنا قمنا بتجهيز خزان صغير لعمل التجربة وقد تم وض الحساسات في الخزان وهو فارغ وقمنا بتعبئة الخزان بشكل تدريجي.

– ملاحظات:

• عند عملك في الكهرباء كن حذرا. واذا لم تكن تعرف التعامل مع الكهرباء استعن بكهربائي وعلمه الطريقة وسيقوم هو بالباقي
• حاول عند تعرية الاسلاك ان تدخل طرف السلك العاري كاملا في الجهاز.
• هناك عدة موديلات من هذا الجهاز وكل موديل يختلف في المهام عن الاخر. وساضع لك رابط هذا المنتج: اضغط هنا.
